Dans le monde de l'industrie lourde, de l'aérospatiale et de l'énergie, la sécurité n'est pas une option, c'est une exigence absolue. Comment s'assurer qu'une soudure sur un pipeline de gaz ou qu'une pièce de moteur d'avion ne présente aucun défaut interne sans pour autant détruire la pièce ? C'est ici qu'intervient la gammagraphie industrielle.

L’utilisation de la radioactivité dans le domaine de l’imagerie médicale utilisant le pouvoir de pénétration des rayonnements ionisants est bien connue.

Cette technique est aussi utilisée pour d’autres usages, notamment dans le domaine culturel, pour l’étude, l’analyse et la restauration des œuvres d’art, et dans l’industrie. Si la radiographie médicale utilise les rayons X, la radiographie industrielle utilise plutôt les rayons gamma.

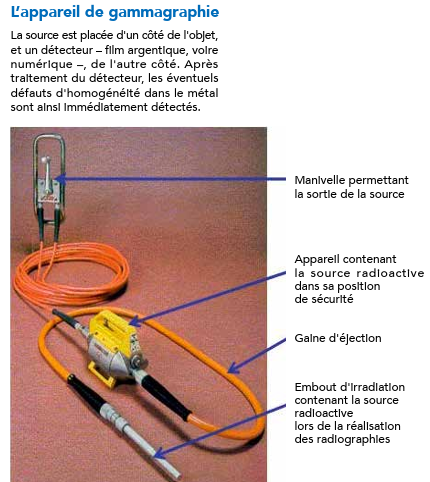

Qu'est-ce qu'un Gammagraphe Industriel ? Un gammagraphe est un appareil utilisé pour le Contrôle Non Destructif (CND). Il utilise des sources radioactives scellées pour émettre des rayons gamma capables de traverser la matière dense, comme l'acier ou le béton. Contrairement aux appareils de radiographie X qui fonctionnent à l'électricité, le gammagraphe repose sur la désintégration naturelle d'isotopes radioactifs. Domaines d'Application 1. Industrie Pétrolière et Gazière C'est l'usage le plus courant. Sur les pipelines, on utilise des gammagraphes pour vérifier 100% des soudures circulaires. Un défaut non détecté pourrait entraîner une fuite catastrophique ou une explosion.

2. Centrales Nucléaires et Thermiques

L'inspection des cuves sous pression et des tuyauteries de vapeur nécessite la puissance du Cobalt 60 pour traverser des parois d'acier extrêmement épaisses.

3. Aéronautique et Navale

Vérification de l'intégrité des structures moulées, des arbres de turbines et des carènes de navires.

Qu'est-ce qu'un Gammagraphe Industriel ?

Un gammagraphe est un appareil utilisé pour le Contrôle Non Destructif (CND). Il utilise des sources radioactives scellées pour émettre des rayons gamma capables de traverser la matière dense, comme l'acier ou le béton. Contrairement aux appareils de radiographie X qui fonctionnent à l'électricité, le gammagraphe repose sur la désintégration naturelle d'isotopes radioactifs.

Comment fonctionne Technique : La Physique derrière l'Image

Le principe repose sur l'atténuation du rayonnement. Lorsqu'un faisceau de rayons gamma traverse un objet, une partie du rayonnement est absorbée. Si l'objet présente une fissure, une bulle d'air (soufflure) ou une inclusion de laitier, la densité à cet endroit est moindre. Plus de rayons traversent donc la pièce et impressionnent davantage le film ou le capteur numérique placé de l'autre côté.
