Appareil de mesure - Extractomètre

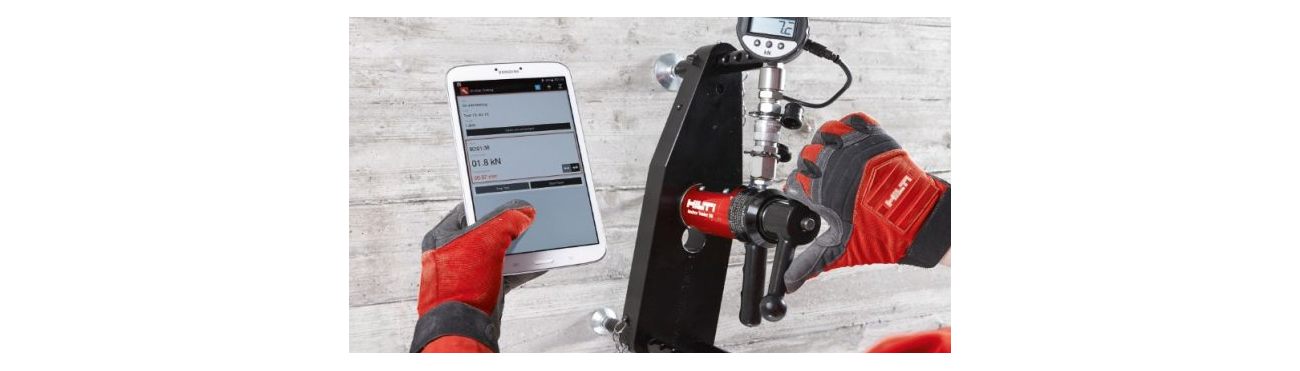

Un extractomètre (parfois appelé testeur d'arrachement) est un appareil de mesure de précision utilisé pour contrôler la résistance des fixations et des ancrages. Dans le secteur du travail en hauteur, il sert à valider que les points d'ancrage (chevilles, anneaux de levage, tiges filetées) installés sur une structure (béton, acier, brique) supportent les charges minimales requises pour stopper une chute ou maintenir un opérateur.

La fonction principale de l’extractomètre est de mesurer la force d’extraction appliquée à un ancrage fixé dans un support (béton, acier, maçonnerie). Ce test garantit que l’ancrage peut supporter les charges prévues et assurer la protection des opérateurs en hauteur.

La réglementation française et les normes européennes (notamment la NF EN 795) imposent que les dispositifs d'ancrage soient installés de manière fiable. L'utilisation de l'extractomètre permet de :

- Vérifier la conformité de l'installation initiale.
- Réaliser les contrôles annuels périodiques obligatoires.
- Détecter les faiblesses structurelles du support (béton friable, corrosion interne).
- Garantir la sécurité des techniciens cordistes ou des agents de maintenance.

Liaison : L'extractomètre est fixé au point d'ancrage à tester via un adaptateur spécifique.
Mise en charge : Une manivelle ou une pompe hydraulique exerce une force de traction axiale sur la fixation.
Mesure : Un manomètre (analogique ou numérique) affiche en temps réel la force exercée en kiloNewtons (kN).
Validation : On monte la charge jusqu'à une valeur seuil définie par les notes de calcul ou les normes (souvent entre 5kN et 15kN pour des ancrages de sécurité). Si l'ancrage ne bouge pas à la valeur cible, le test est validé.

On distingue généralement deux types d'essais :

Le test de preuve (ou de tenue) : On applique une charge prédéterminée pour vérifier la qualité de la pose sans détruire l'ancrage. C'est le test le plus courant pour la réception de chantier.

Le test de rupture : On tire jusqu'à l'arrachement complet pour connaître la résistance maximale du support. Ce test est destructif et se fait généralement sur des ancrages "témoins".

Le testeur doit toujours s'assurer que :

- L'appareil est étalonné (certificat de calibration à jour).
- Les pieds de l'extractomètre sont positionnés de manière à ne pas créer de contraintes de cisaillement sur la fixation.
- Une zone de sécurité est établie autour du test au cas où l'ancrage serait brusquement expulsé (projection de débris).
